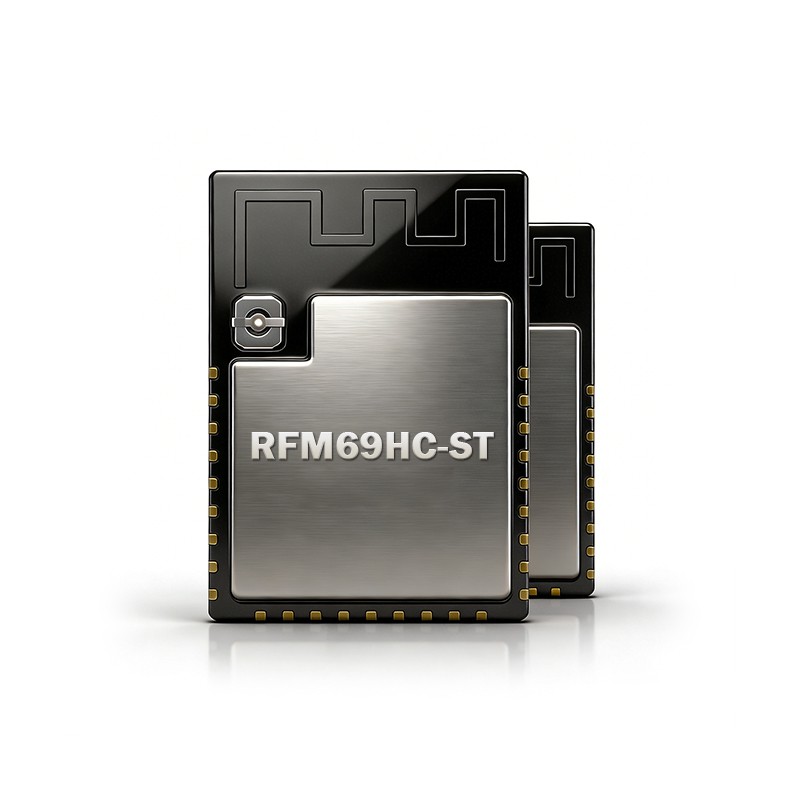

RFM69HC-ST

Tæknilýsing

Umsóknarreitir

• Sjálfvirkur mælalestur (AMR): Notamæling og fjarlæg gagnasöfnun.
• Þráðlaus skynjaranet: Umhverfiseftirlit, eignamæling.
• Sjálfvirkni íbúða og bygginga: Aðgangsstýring, loftræsting, lýsing.
• Öryggi og viðvörun: Innbrotsviðvörun, jaðarskynjarar.
• Iðnaðarvöktun og -stýring: Fjarmæling véla, fjarstýringartenglar.
• Þráðlaus M-BUS: Undir-1GHz samskiptastaflar fyrir mælingar.

Hvers vegna það passar

• Langdræg viðbúnaður: +20 dBm framleiðsla styður aukna þekju og skarpskyggni.
• Mikið næmi: Stöðug móttaka fyrir tengingar með lágum SNR og þéttum útvarpsumhverfi.
• Sveigjanleg mótun: Samvirkni milli eldri og nútímakerfa.
• Fyrirferðarlítið SMT fótspor: Lágmarks PCB svæði fyrir þéttar girðingar.

Leiðbeiningar um PCB/PCBA samþættingu

1. SMT reiðubúin: SPI tengi og SMT pakki styðja sjálfvirkt val-og-stað og staðlað endurflæði snið.

2. Loftnet og RF leið:

• Staðsetning: Pantaðu hreint RF svæði; Haltu loftneti/straumi í burtu frá hávaða stafrænum lénum og skiptabirgðum.
• Viðnámsstýring: Viðhalda samsvarandi viðnám frá loftneti til RF pinna; lágmarka stubba og krappar beygjur.
• Jarðstefnu: Notaðu saumað jarðplan; halda úti jörðu undir loftnetssvæðinu.

3. Kraftheilleiki:

• Aftenging: Settu lág-ESR hjáveituþétta nálægt VCC/GND pinnum.
• TX bursts: Gakktu úr skugga um að 315–915 MHz járnbrautin haldist stöðug undir +20 dBm sendingarhringjum.

4. Prófanleiki og DFM:

• Aðgangsstaðir: Útvegaðu púða fyrir SPI, TRx gögn og rafmagnsbrautir til að hagræða ICT/AOI.
• Silki og trúnaðarefni: Skýr viðmiðunarmerki bæta staðsetningu nákvæmni og afrakstur.

5. Einföldun uppskrifta:

• Ytri hlutar: Aðeins nauðsynlegir óvirkir til að passa/aftengja; dregur úr samsetningu og kostnaði.
